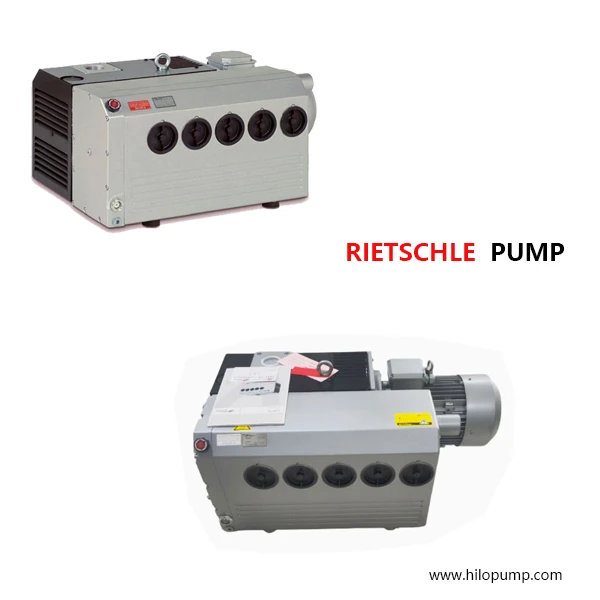

Снабдевамо вакуум пумпе за Риетсцхле ВЦ50/ВЦ75/ВЦ100/ВЦ150/ВЦ202/ВЦ303
Повећање притиска смањењем запремине је принцип рада са ротационим лопатицама. Овај статички дизајн нуди одличан сервисни притисак, вакуум или комбинацију оба. У зависности од величине и дизајна -подмазано уљем или рад на суво -вакуум до 0.1мбар абс са капацитетом у распону од 50 до 360м степени х може се постићи.
У цилиндричном кућишту (1) ротор (2) је постављен ексцентрично тако да на врху скоро додирује цилиндар. Лопатице ротора (4) су постављене у бројне прорезе ротора (3). Када ротор почне да се окреће, услед центрифугалне силе лопатице се избацују и клизе уз унутрашњу површину цилиндра. На тај начин се формира ћелија (5) између две лопатице запремине која се константно мења током ротације. Ваздух улази из улазног отвора у целун док задња лопатица не дође до
улазни отвор (7). У овом тренутку ћелија (5) је постигла максималну запремину ваздуха. Како се ћелија удаљава од отвора, њен волумен постаје све мањи, тако се ваздух сабија и притисак расте. Ово се наставља све док притисак у ћелији (8) не пређе притисак у комори под притиском (9) и ваздух затим изађе кроз излазни отвор (10). Неки модели су опремљени издувним вентилима (11) који заустављају повратни ток овог испуштеног ваздуха ако је достигнут максимални притисак.
у вакуум пумпи процес је сличан, али ћелија (8) даје опадајући притисак, а комора (9) је на атмосферском притиску.
| Пумпа Модел бр. | ВЦ50 | ВЦ75 | ВЦ100 | ВЦ150 | ||
| Називни капацитет | m³/h | 50хз | 50 | 70 | 100 | 150 |
| 60хз | 60 | 84 | 120 | 150 | ||
| Крајњи парцијални притисак | мбар (абс) | 0.1 | ||||
| Верзија мотора | 3~ | 50хз | 200-255/346-440v±5% | 230/400V±10% | ||
| 60хз | 200-277/346-480v±5% | 380/660V | ||||
| Оцена мотора | КВ | 50хз | 1.25 | 1.85 | 3 | 4 |
| 60хз | 1.5 | 2.2 | 3.6 | 5.5 | ||
| Извучена струја | A | 50хз | 6.9/4.0 | 8.7/5.0 | 11.4/6.6 | 15.6/9.0 |
| 60хз | 7.6/4.4 | 9.4/5.4 | 13.7/7.9 | 11.5/6.6 | ||
| Брзина | мин{0}} | 50хз | 1450 | |||
| 60хз | 1740 | |||||
| Просечан ниво буке | дБ(А)→ДИН45635 | 50хз | 64 | 64 | 66 | 68 |
| 60хз | 67 | 68 | 69 | 71 | ||
| Максимална тежина | КГ | 50хз | 57 | 59 | 88 | 89 |
| 60хз | 57 | 59 | 90 | 98 | ||
| Капацитет уља | I | 3 | 3 | 3 | 3.5 | |
| Пумпа Модел бр. | ВЦ 202 | ВЦ 303 | ||||
| Усисни капацитет | m³/h | 50ХЗ | 200 | 300 | ||
| 60ХЗ | 240 | 360 | ||||
| Утимате Вацуум | мбар (абс) | 0.5 | ||||
| Називни напон | 3~ | 50ХЗ | 400/690V±10% | 400/690V±10% | ||
| 60ХЗ | 380/660V | 380/660V | ||||
| Оцена мотора | КВ(3~) | 50ХЗ | 5.5 | 7.5 | ||
| 60ХЗ | 7.5 | 9 | ||||
| Цуррент Цомсумптион | A(3~) | 50ХЗ | 13/7.5 | 15/8.7 | ||
| 60ХЗ | 20/11.7 | 19/11 | ||||
| брзина | мин{0}} | 50ХЗ | 1450 | |||
| 60ХЗ | 1740 | |||||
| Просечан ниво буке | дБ(А)→ДИН ИСО3744 | 50ХЗ | 69 | 70 | ||
| 60ХЗ | 73 | 74 | ||||
| Максимална тежина | КГ | 50ХЗ | 174 | 187 | ||
| 60ХЗ | 191 | 192 | ||||
| Капацитет уља | I | 8 | 8 | |||
Такође испоручујемо делове Риетсцхле вакуум пумпе
